Power Green Press

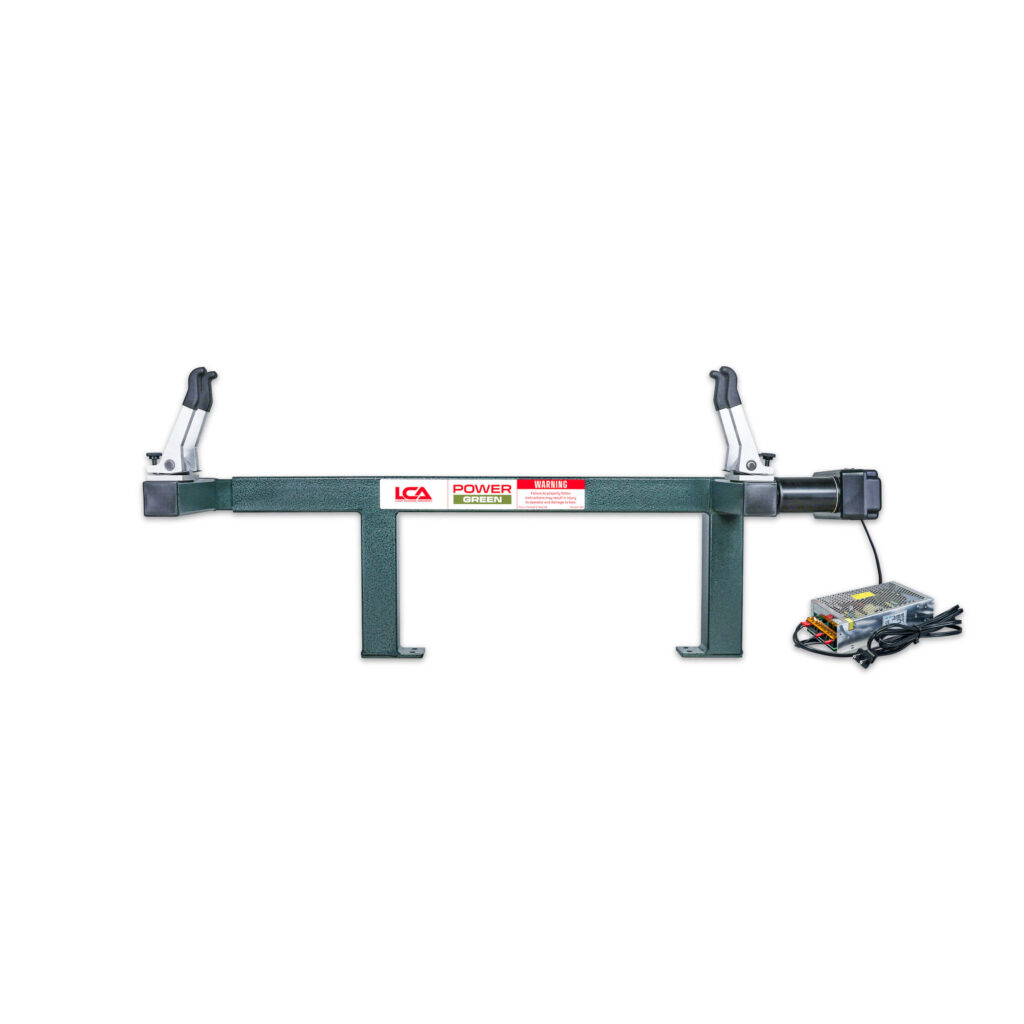

Power Green Press – Motorized Compound Bow Press (Thumb-Toggle Motor)

Package Contents

Pre-assembled Power Green Press frame
Motor plate (factory installed)
Electric motor with thumb-toggle control
Four adjustable press fingers
One draw-stop finger
Four lag bolts with washers
Inspect all items for shipping damage before use

Important Notes

Press must be securely mounted before operation
Never operate unmounted
Do not plug in motor until installation is complete

Tools Required

Optional wrench for lag bolts
Optional heavy-duty C-clamps for temporary mounting

Pre-Installation Checklist

Mounting surface must be stable and level
All bolts or clamps tightened and secure
Press frame must not rock or shift
Motor must be aligned in the drive slot
Toggle switch must be in the OFF position

Mounting the Power Green Press

Mount to a heavy-duty bench using lag bolts
Mount to LCA Floor Stand using stand instructions
Temporary mounts may use heavy-duty C-clamps
Check clamps for tightness before each use
Never operate the press without being fully secured

Motor Installation (Thumb-Toggle Motor)

Keep motor unplugged during installation
Ensure toggle switch is off
Align arrow on motor with arrow on press spindle
Slide motor shaft fully into the T-slot
Tighten rear mounting bolt until snug
Route toggle-switch cable clear of moving parts
Mount toggle within reach of operator
Plug into outlet once aligned
Perform a brief no-load test for smooth operation
If grinding or binding occurs, unplug and re-align (if continues contact LCA)

Installing & Adjusting the Press Fingers

Press spring-steel tab and slide fingers onto the rail
Adjust spacing to match limb and cam profile
Use thumb screws for fine adjustments
Ensure even limb-tip contact
Avoid twist or side-loading

Placing the Bow in the Press

Use short pulses to open the press
Center the bow with limb tips resting on fingers
Ensure bow is level and stable
Apply light, even contact with short motor pulses
Confirm no cables or cams contact the press

Pressing the Bow (Thumb-Toggle Operation)

Keep hands clear of limbs
Wear safety glasses
Use short pulses to compress limbs evenly
Stop once string and cables are relaxed
Perform required service work
Reverse toggle slowly to release tension
Support bow lightly as pressure releases
Never remove cams while under load
Emergency & Safe Stopping
Release toggle to stop movement
If motor does not stop, unplug immediately
If binding occurs, reverse slightly, stop, unplug, check alignment

Maintenance & Storage

Wipe frame clean after use
Check motor-mount bolts for tightness
Inspect finger blocks and thumb screws regularly
Examine welds and hardware for wear
Store indoors in a clean, dry location
Keep moisture away from motor assembly

Troubleshooting

Motor will not run — check plug, power supply, toggle wiring, and outlet
Press binds — stop motor, contact LCA
Uneven limb compression — re-check finger spacing and thumb-screw settings
Vibration or noise — tighten hardware, check for lubercation (left arm) , and re-test

Safety Guidelines

Press must be bolted or clamped securely
Set finger spacing correctly for each bow
Keep hands and tools away from limbs under tension
Operate motor in short, controlled pulses
Do not exceed rated limb weight or travel
Release pressure slowly
Never leave a bow under load unattended
